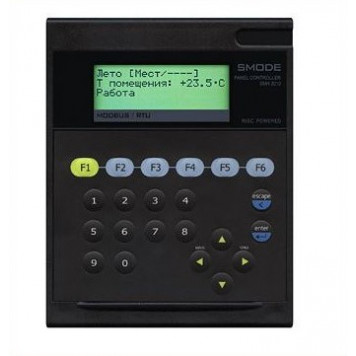

Segnetics SMH2010

SMH2010

Рабочая лошадка автоматизации

Мы разработали этот контроллер в 2003 году. Он простой и надежный, как автомат Калашникова. Первые, проданные еще тогда, контроллеры до сих пор в строю. У него полный набор кнопок и большой дисплей – качества, более всего нужные при эксплуатации человеком без должной подготовки. Благодаря такому набору свойств, несмотря на появление более современных моделей, ПЛК SMH2010 востребован до сих пор.

Руководство пользователя

Скачать SMLog

Программируемый логический контроллер Segnetics SMH2010 – контроллер начального уровня, простой и надежный. Большое количество входов и выходов по привлекательной цене. Благодаря наличию двух независимых интерфейсов RS-485 может одновременно выступать в режимах Master и Slave – быть узлом сети. Панельное исполнение контроллера позволяет устанавливать его снаружи электротехнических шкафов и использовать, как панель оператора. Программируется SMH2010 с помощью пакета SMLogix, который создает пользовательские программы управления на языке функциональных блоков – FBD.

Применение

Контроллер предназначен для применения в сетях на основе интерфейса RS485, как ведущий контроллер для подсети интеллектуальных датчиков и контроллеров нижнего уровня.

Благодаря наличию микроконтроллера ATMega128 с большим объемом памяти и поддержке расширенной арифметики, контроллер может выполнять сложные вычислительные задачи, поддерживать разветвленные алгоритмы.

Контроллер имеет два независимых канала RS485 и может работать в режиме подчиненного по одному из них. Таким образом, он может применятся как узловой контроллер в большой технологической сети. Имея на борту достаточный объем энергонезависимой памяти, контроллер позволяет накапливать данные, приходящие из сети, для хранения и выдачи их для дальнейшего использования контроллерам или компьютерам верхнего уровня. Часы реального времени в составе контроллера дают возможность создавать программы контроля технологических процессов с привязкой к точному времени.

Возможные применения SMH2010:

2. Мастер – ведущий контроллер сети, управляющий исполнительными устройствами, подключенными по протоколу Modbus.

3. Слейв – ведомый контроллер в сети Modbus.

4. Узловой контроллер сети Modbus – принимает, обрабатывает и передает данные, одновременно работает с устройствами на верхнем и нижнем уровнем Modbus.

5. Удаленный терминал – работает как пульт управления (функции дисплея, клавиатуры)
